Какво представлява оптичният конектор?
Оптичните конектори са устройство, което осъществява подвижна връзка между оптичните влакна и оптичните влакна. Основното изискване на конектора на оптичните влакна е прецизно да се свърже двете крайни лица на оптичното влакно, така че оптичната енергия на енергия чрез предаване на влакното да бъде свързано с приемащото влакно в максимална степен и въздействието върху системата поради намесата му в оптичната връзка е сведено до минимум. Оптичните конектори на влакна са ключови компоненти в системите за комуникация на оптични влакна, които се използват широко в телекомуникациите, центровете за данни, радиото и телевизията и други полета.
Основен компонент на оптичния конектор
1. Ферул
Обикновено се изработва от керамика или метал и се използва за задържане на влакното на място и гарантира, че сърцевината на влакната е подравнена.
Формата на крайното лице може да бъде планарна (PC), ARC (UPC) или STEVELED (APC).
2. Корпус на конектора
Защитава ферули и влакна, обикновено изработени от метал или пластмаса.
Формите и дизайна на корпуса варират в зависимост от типа на конектора (напр. SC, FC, LC).
3. Механизъм за закопчаване или резбоване
Използва се за закрепване на конектора и осигуряване на стабилна връзка. Например, SC използва SNAPS, FC използва нишки.
4. Boot
Защитава точката на свързване между влакното и конектора, за да се предотврати огъването или повредата на влакното.

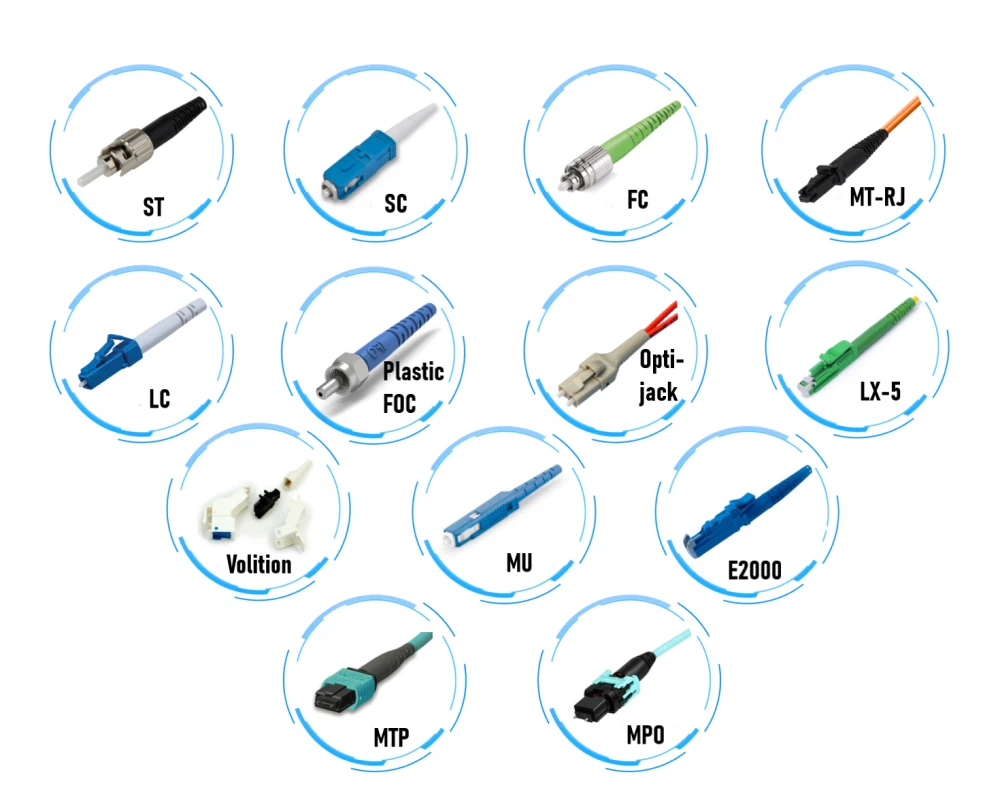

Видове оптични конектор на влакна
Общите конектори за оптични влакна са: FC, SC, ST, LC, MPO, MTRJ, MU, SMA, E2000, DIN, D4 и т.н.
И основните видове конектори, които обикновено се използват в оптичната комуникация, са FC, SC, ST, LC и MPO.
| Тип конектор | Цвят | Външен вид | Форма на интерфейса | Фиксиране | Характеристики | Приложение |
|---|---|---|---|---|---|---|
| SC (абонатен конектор) | Синьо (PC/UPC) или зелено (APC) | Квадрат | Квадрат | Закрепване на щракане | голям размер и лесен за включване и изключване | Datacom, телекомуникационни мрежи, влакна до дома (FTTH) |
| FC (Ferrule Connector) | Сребро или черно | Ротовост | Ротовост | Въртене на резбата | Висока стабилност и добри сеизмични показатели | Оптични влакна с едномодови, тестово оборудване, инструменти с висока точност |
| LC (Lucent Connector) | Синьо (PC/UPC) или зелено (APC) | Малък квадрат | Квадрат | Закрепване на щракане | Компактен и подходящ за окабеляване на висока плътност | Центрове за данни, високоскоростно мрежово оборудване |
| ST (Stab & Twist) | Сребро или черно | Ротовост | Ротовост | Байонет | Лесен за включване и изключване, но малко по -малко стабилен от FC | Мрежа за локална зона (LAN), оптично окабеляване на влакна |
| MPO (много фибри натиск) | Черно или сиво | Правоъгълник | Правоъгълник | Включване и изключване | Връзка с висока плътност, дизайн на включване | Център за данни, високоскоростна оптична трансмисия с влакна |
| MTP (много влакна за прекратяване) | Черно или сиво | Правоъгълник | Правоъгълник | Включване и изключване | Надградена версия на MPO, с по -добра производителност и силна откъсване | Център за високоскоростни данни, многоканална оптична мрежа |
Когато видите FC/UPC, FC/APC, SC/UPC, LC/APC и т.н., определено ще се чудите какво означават UPC и APC?
За да се позволи на крайните лица на двете влакна да са в по -добър контакт, лицето на ферула на оптичните конектори обикновено се смила в различни структури. Различните методи за смилане определят качеството на предаване на оптичните влакна, което се отразява главно при загуба на възвръщаемост и загуба на вмъкване. Загубата на вмъкване се отнася до загубата на сигнали чрез конектори или кабели. Като цяло типичната загуба на вмъкване на PC, UPC и APC конектори трябва да бъде по -малка от 0. 3DB. В сравнение с APC конекторите, UPC/PC конекторите обикновено са по -лесни за постигане на ниска загуба на вмъкване поради по -малката въздушна разлика. Загубата на вмъкване може да бъде причинена и от прахови частици между крайните повърхности на конектора.
Има три често срещани типа шлифоване на крайните фибри: PC, UPC и APC. PC/APC/UPC представлява структурата на предното лице на керамичния ферул. APC конекторите обикновено са зелени, а UPC/PC конекторите са сини.
PC (физически контакт)е микросферно смилане и полиране, повърхността на ферула се смила в лека сферична повърхност, а сърцевината на влакната е разположена в най -високата точка на огъване, което може ефективно да намали въздушната пропаст между компонентите на влакната и да накара двете лица на крайните влакна да достигнат физически контакт. Той е конектор с общо предназначение и е подходящ за обща комуникация с оптични влакна.
UPC (ултра физически контакт), супер-физикален край. Лицето на UPC конектора не е напълно плоско и има лека дъга за по -прецизно чифтосване. UPC се основава на компютъра за оптимизиране на крайното полиране и покритие на повърхността, а крайното лице изглежда по-оформено на купола. Крайното лице е извито, загубата на отражение е по -ниска от тази на PC, а производителността е между PC и APC. Използва се главно във високоскоростни оптични мрежи и центрове за данни.
APC (ъглов физически контакт)се нарича ъглов физически контакт, а крайното лице на оптично влакно обикновено се смила в 8 -градусов скос, което има по -ниска загуба на отражение и по -добра производителност. 8 -градусовият ъгъл на ъгъла прави крайния край на влакната по -стегнато и отразява светлината през ъгъла на скосяването му до облицовката, вместо да се връща директно към източника на светлина, осигурявайки по -добра работа на връзката. Използва се главно за високоефективни оптични влакна, CATV и предаване на дълги разстояния.
