Оптичен пасивен възел

Пасивен оптичен възел на кабелна телевизия



Кратко въвеждане на пасивен кабелен телевизионен оптичен възел

Пасивен оптичен възел на кабелна телевизия за цифрова телевизия, влакна към дома. Оптичният възел на пасивния кабел TV приема оптичната приемаща тръба с висока чувствителност, без захранване, без консумация на енергия. Когато входният оптичен изход на изхода =-1 dbm, vo =6 8 db v, може да бъде икономически и гъвкаво да приложи интегрирането на три мрежи, влакна към приложението на домашната мрежа. SR100 поява на емайл, има два вида избор на оптичен режим:

1. SR100: CATV Работна дължина на вълната 1260 ~ 1620nm.

2. SR100\/WF: Вграден филтър 1310\/1490nm, подходящ за система с тройна вълна с една влакна, CATV Работна дължина на вълната 1550Nm.



Продуктова характеристика на пасивния кабелен телевизионен оптичен възел

1. Не се изисква мощност

2. Работна честотна лента 45 ~ 1050MHz

3. Ниво на изход =68 dbμv (pin =-1 dbm)



Основно приложение на оптичния възел на пасивна кабелна телевизия

1. Catv ftth

2. Интеграция на три мрежи

3. Ftth Pon

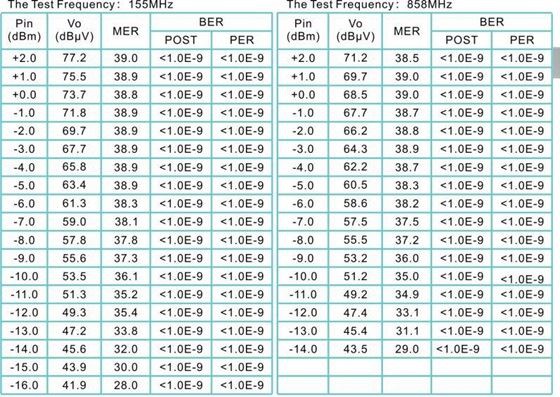

Данни за тестване





Технически индекс на пасивен оптичен възел на кабелна телевизия



Елементи	Оптична характеристика	Единица	Индекс	Добавка
Оптична характеристика	CATV Работна дължина на вълната	(nm)	1260~1620	SR100
			1540~1563	SR100\/WF
	Изолация на канала	(DB)	По -голям или равен на 40	1550nm & 1490nm
	Резюмета	(A/W)	По -голям или равен на 0. 85	1310nm
			По -голям или равен на 0. 9	1550nm
	Получаване на мощност	(DBM)	+2~-14
	Оптична загуба на възвръщаемост	(DB)	По -голям или равен на 55
	Оптичен конектор на влакната		SC\/APC	Sr 100- sc
			FC\/APC	Sr 100- fc
RF функция	Работна честотна лента	(MHz)	45 ~ 1050MHz
	Ниво на изход	(DBμV)	>68	Цифрова телевизия (ПИН =-1 dbm)
	Загуба на връщане	(DB)	По -голям или равен на 14	47 ~ 862 mhz
	Изходен импеданс	(Ω)	75
	Номер на изходния порт		1
	RF вратовръзка		F-женската
DigitalTV Eature	Оми	(%)	4.3
	Мер	(DB)	По -голям или равен на 38	Pin =-1 dbm
			По -голям или равен на 30	Pin =-13 dbm
	Ber		<1.0E-9	Пин: +2 ~ -14 dbm
Обща характеристика	Работна температура	(степен)	-20~+55
	Температура за съхранение	(степен)	-40~85
	Работа относителна температура	(%)	5~95
	Размер (W) × (D) × (H)	(mm)	23×53×12	Тип (тип емайл)
			Ф13×28	B Тип (тип влакна)
			50×88×22	C Тип (Тип на полето)



Информация за компанията



Имаме повече от 100 служители, 10% от тях са висши техници. С повече от 1, 000 квадратни метра стандарти производствени линии за сглобяване, ние имаме строги QC процедури. Всяка единица от нашия продукт ще премине през 3 слоя QC процедури, проверка на материали преди производството, стабила и тестване на производителността след производство, откриване на опаковки преди доставката.



Повечето от нашите продукти се изнасят в страните от Южна Америка, Русия и Северна Европа. Понастоящем Softel има своя клон в Мексико и ще стартира друг офис в Колумбия, като продължава да доставя за множество агенти, интегрирани дилъри и производители на оборудване по целия свят.



Чрез добросъвестно международен бизнес конкуренция, всички наши служители изпитват голямо постижение и работа под тежка отговорност. В допълнение, ние много се гордеем, че предоставяме на нашите безценни клиенти с нашите висококачествени, висока надеждност, висока ефективност и конкурентни продукти.

Други продукти:

OLT, ONU, оптичен предавател и приемник, EDFA, конектор, терминална кутия, FOSC, кръпка кабел, кабел от влакна, модулатор, енкодер, коаксиален кабел, кранове, сателитен оптичен предавател и приемник, Android TV Box и др.
